     ZAJD電動調節蝶閥


	ZAJD電動調節蝶閥 概述


      渠工品牌ZAJD系列電動調節蝶閥同屬于電動閥和電動調節閥。連接方式主要有法蘭式和對夾式。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時具有良好的流體控制特性。是工業自動化控制領域中的重要執行單元。電動調節蝶閥通常是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4～20mA信號來完成調節動作。適用于工業自動化經營的管道流量、壓力、溫度的控制，主要應用于石油，化工，造紙，冶金，污水處理等經營部門的氣體，蒸汽，液體輸送管道中介質的調節。



	ZAJD電動調節蝶閥 主要設計標準







				設計標準

				GB/T2238-1989





				法蘭連接尺寸

				GB/T9113.1-2000；GB/T9115.1-2000；JB78





				結構長度

				GB/T12221-1989





				壓力試驗

				GB/T13927-2000；JB/T9092-1999







	ZAJD電動調節蝶閥 主要技術參數及性能







				公稱通徑DN(mm)

				50～1200





				公稱壓力

				PN0.6、1.6、2.5MPa





				連接形式

				法蘭式、對夾式





				閥板形式

				垂直板式





				流量特性

				近似快開型





				動作范圍

				0～90°





				泄露量

				按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏





				基本誤差

				±2.5%





				回差

				±2.5%





				死區

				1% (可調)





				可調范圍

				50:1





				配置執行機構

				可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構





				控制方式

				開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)







	ZAJD電動調節蝶閥 執行器技術參數







				電源電壓

				AC220/380V，50/60Hz





				輸出力矩

				50N·M～2000N·M





				動作范圍

				0～90° 0～360°





				動作時間

				15秒/30秒/60秒





				保護裝置

				過熱保護





				環境溫度

				-30°～60°





				手動操作

				同附帶手柄操作





				限位

				電氣、機械二重限位





				防護等級

				相當于IP-65





				防爆等級

				ExdII BT4；特殊要求可定制ExdII BT6





				位置測量

				可選裝開關或電位計





				驅動電機

				8W/E





				進線接口

				PE1/2〞進線線鎖







	ZAJD電動調節蝶閥 主要零件材料







				零件名稱

				材料名稱





				閥體

				鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼





				蝶板

				鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼





				密封圈

				橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料





				閥桿

				2Cr13、1Cr13不銹鋼、鉻鉬鋼





				填料

				聚四氟乙烯、柔性石墨







	ZAJD電動調節蝶閥 主要性能規范







				公稱通徑DN(mm)

				DN50～1200





				公稱壓力

				PN(MPa)

				0.6

				1.0

				1.6

				2.5





				試驗壓力

				強度試驗

				0.9

				1.5

				2.4

				3.75





				密封試驗

				0.66

				1.1

				1.76

				2.75





				低壓氣密試驗

				0.5～0.7





				適用介質

				水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)







	ZAJD電動調節蝶閥 外形圖







				電動調節蝶閥 (法蘭式)

				電動調節蝶閥 (法蘭式)

				電動調節蝶閥 (軟密封)





				電動調節蝶閥 (法蘭式)

				電動調節蝶閥 (對夾式)

				電動調節蝶閥 (軟密封)







	ZAJD電動調節蝶閥 安裝連接尺寸







				公稱通經(DN)

				主要尺寸

				法蘭尺寸





				L

				L1/L2

				H

				H1

				1.0MPa

				1.6MPa

				2.5MPa





				硬密封

				軟密封

				D

				D1

				n-Фd

				D

				D1

				n-Фd

				D

				D1

				n-Фd





				50

				108

				43

				112

				63

				530

				165

				125

				4-18

				165

				125

				4-18

				165

				125

				4-18





				65

				112

				46

				115

				70

				530

				185

				145

				4-18

				185

				145

				4-18

				185

				145

				8-18





				80

				114

				46

				120

				83

				565

				200

				160

				4-18

				200

				160

				8-18

				200

				160

				8-18





				100

				127

				52

				138

				105

				600

				220

				180

				8-18

				220

				180

				8-18

				235

				190

				8-22





				125

				140

				56

				164

				115

				640

				250

				210

				8-18

				250

				210

				8-18

				270

				220

				8-26





				150

				140

				56

				175

				137

				705

				285

				240

				8-22

				285

				240

				8-22

				300

				250

				8-26





				200

				152

				60

				200

				164

				775

				340

				295

				8-22

				340

				295

				12-22

				360

				310

				12-26





				250

				165

				68

				243

				206

				945

				395

				350

				12-22

				405

				355

				12-26

				425

				370

				12-30





				300

				178

				78

				250

				230

				1070

				445

				400

				12-22

				460

				410

				12-26

				485

				430

				16-30





				350

				190

				78

				280

				248

				1140

				505

				460

				16-22

				520

				470

				12-26

				555

				490

				16-33





				400

				216

				102

				305

				289

				1210

				565

				515

				16-26

				580

				525

				16-26

				620

				550

				16-36





				450

				222

				114

				350

				320

				1335

				615

				565

				20-26

				640

				585

				16-30

				670

				600

				20-36





				500

				229

				127

				380

				343

				1415

				670

				620

				20-26

				715

				650

				20-30

				730

				660

				20-36





				600

				267

				154

				445

				413

				1605

				780

				725

				20-30

				840

				770

				20-33

				845

				770

				20-39





				700

				292

				165

				480

				478

				1844

				895

				840

				24-30

				910

				840

				24-36

				960

				875

				24-42





				800

				318

				190

				530

				525

				2040

				1015

				950

				24-33

				1025

				950

				24-39

				1085

				990

				24-48





				900

				330

				203

				580

				585

				2255

				1115

				1050

				28-33

				1125

				1050

				28-39

				1185

				1090

				28-48





				1000

				410

				216

				650

				640

				2380

				1230

				1160

				28-36

				1255

				1170

				28-42

				1320

				1210

				28-56





				1200

				470

				254

				760

				755

				2640

				1455

				1380

				32-39

				1485

				1390

				32-48

				1530

				1420

				32-56

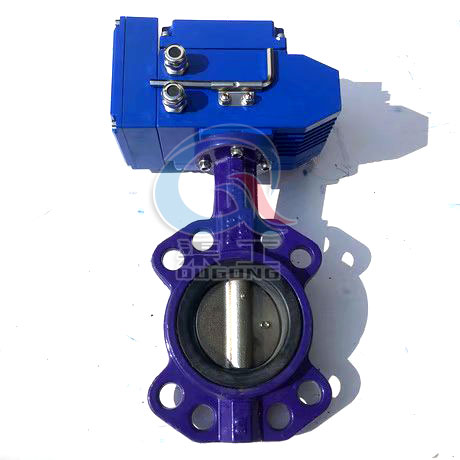

	ZAJD電動調節蝶閥 實物圖



	ZAJD電動調節蝶閥實物圖







       溫馨提示：
       本文中的文字、數據、圖片僅作為參考。需要了解更多ZAJD電動調節蝶閥的使用性能、外形結構、安裝尺寸參數、價格，索取
       ZAJD電動調節蝶閥說明書及產品選型樣本，請聯系我們。
